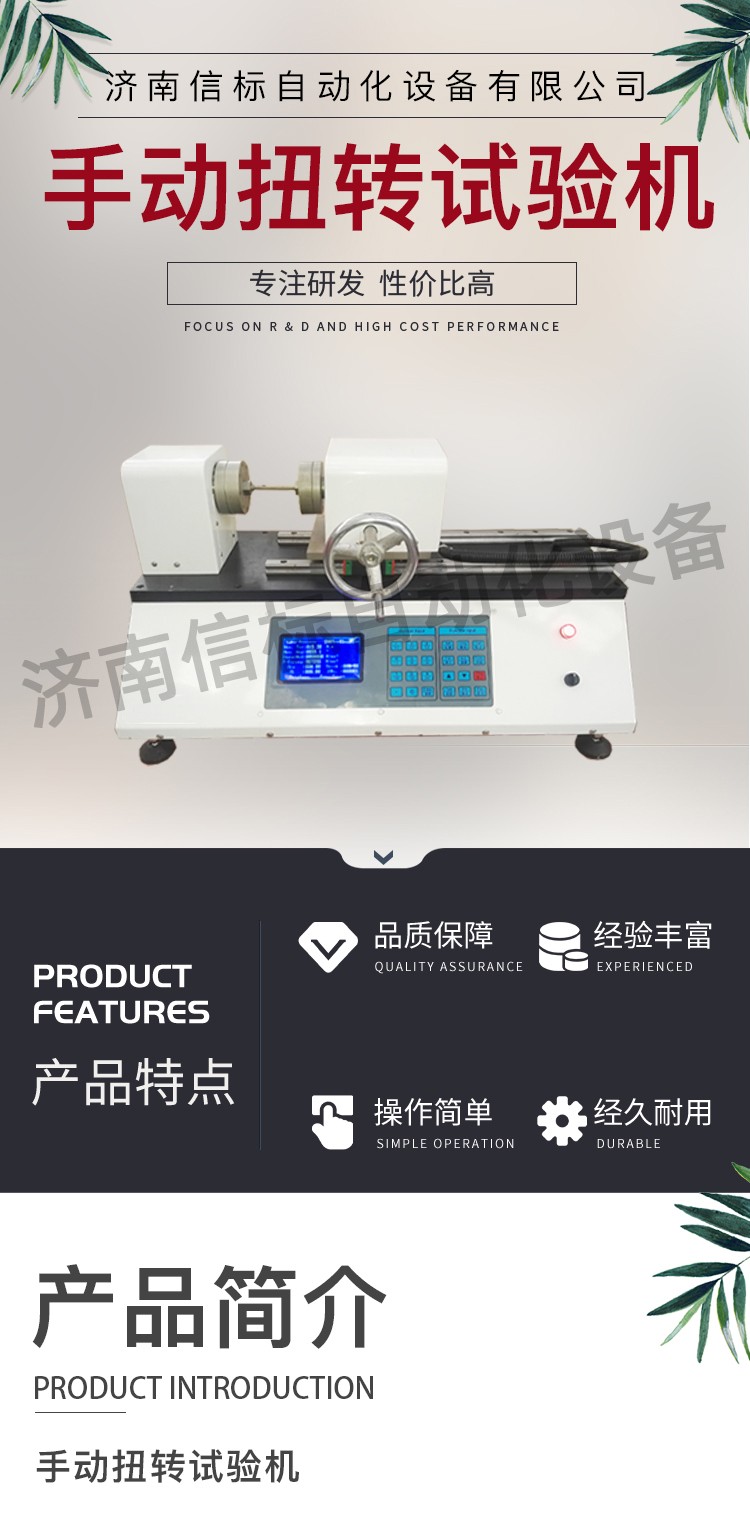

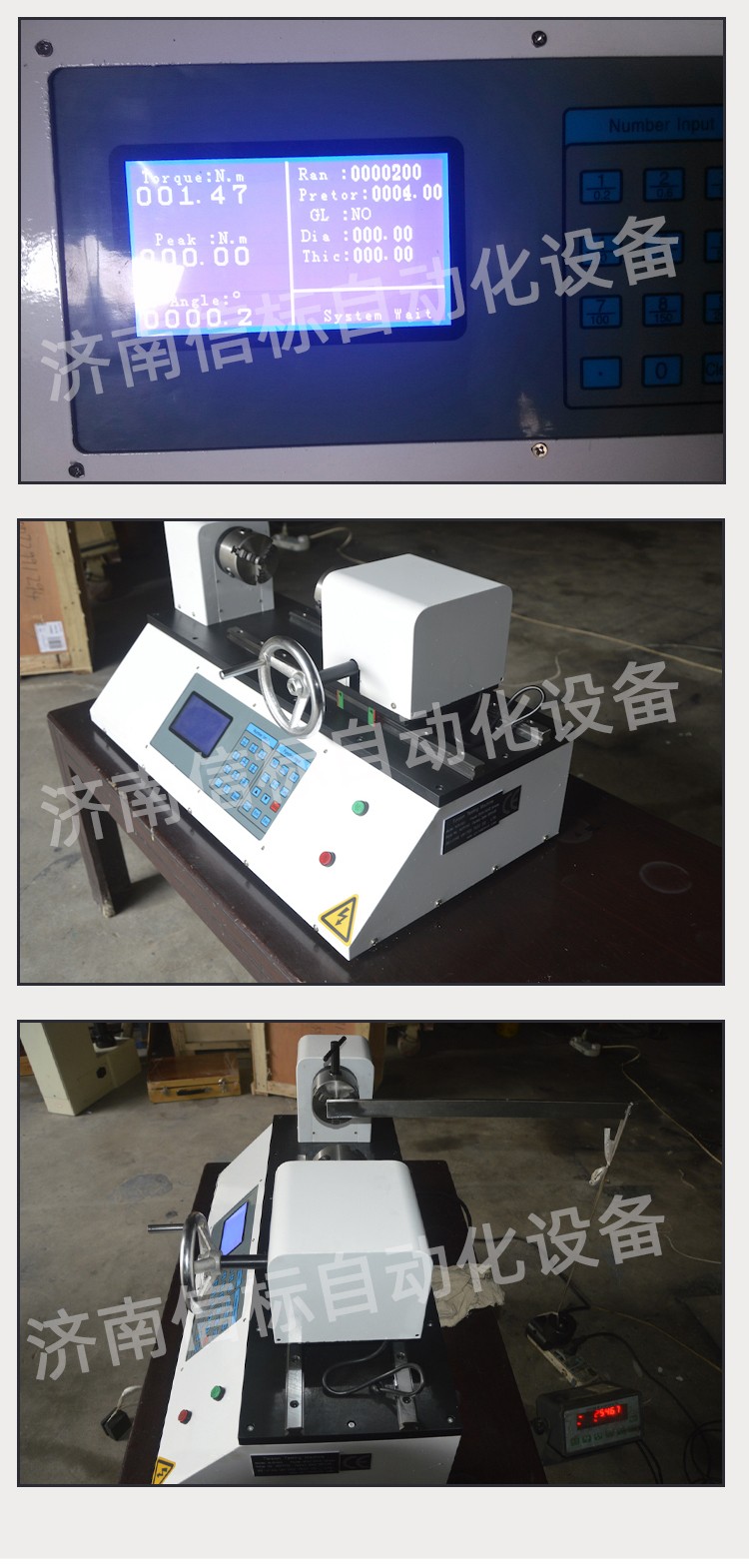

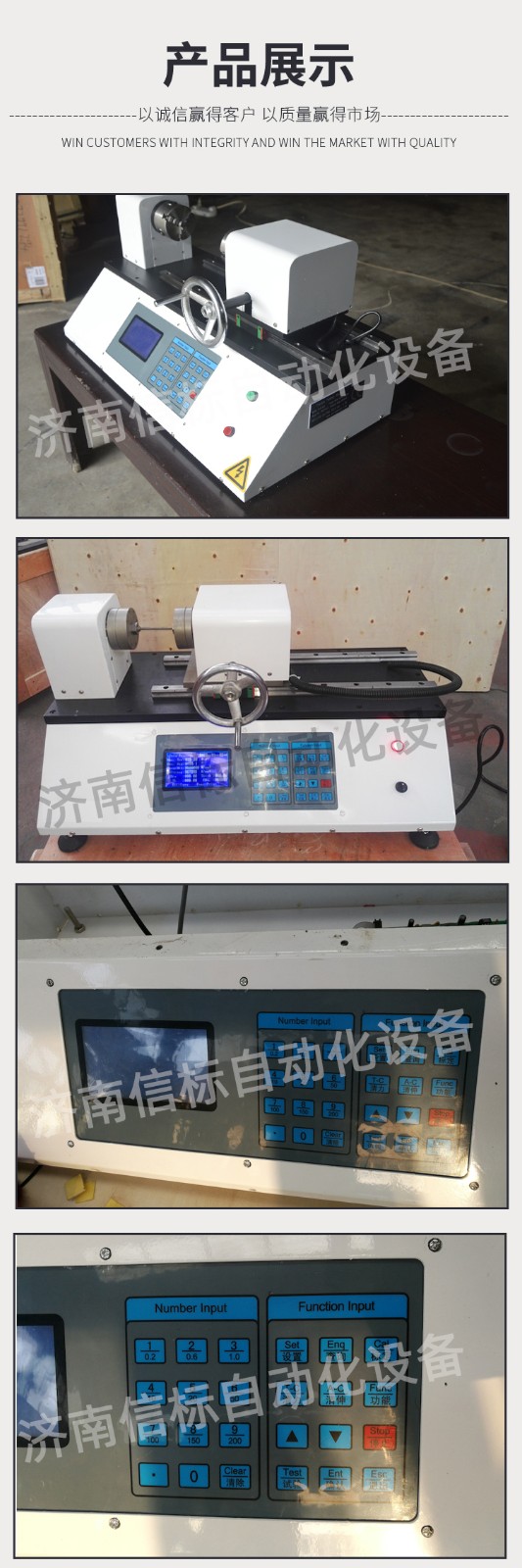

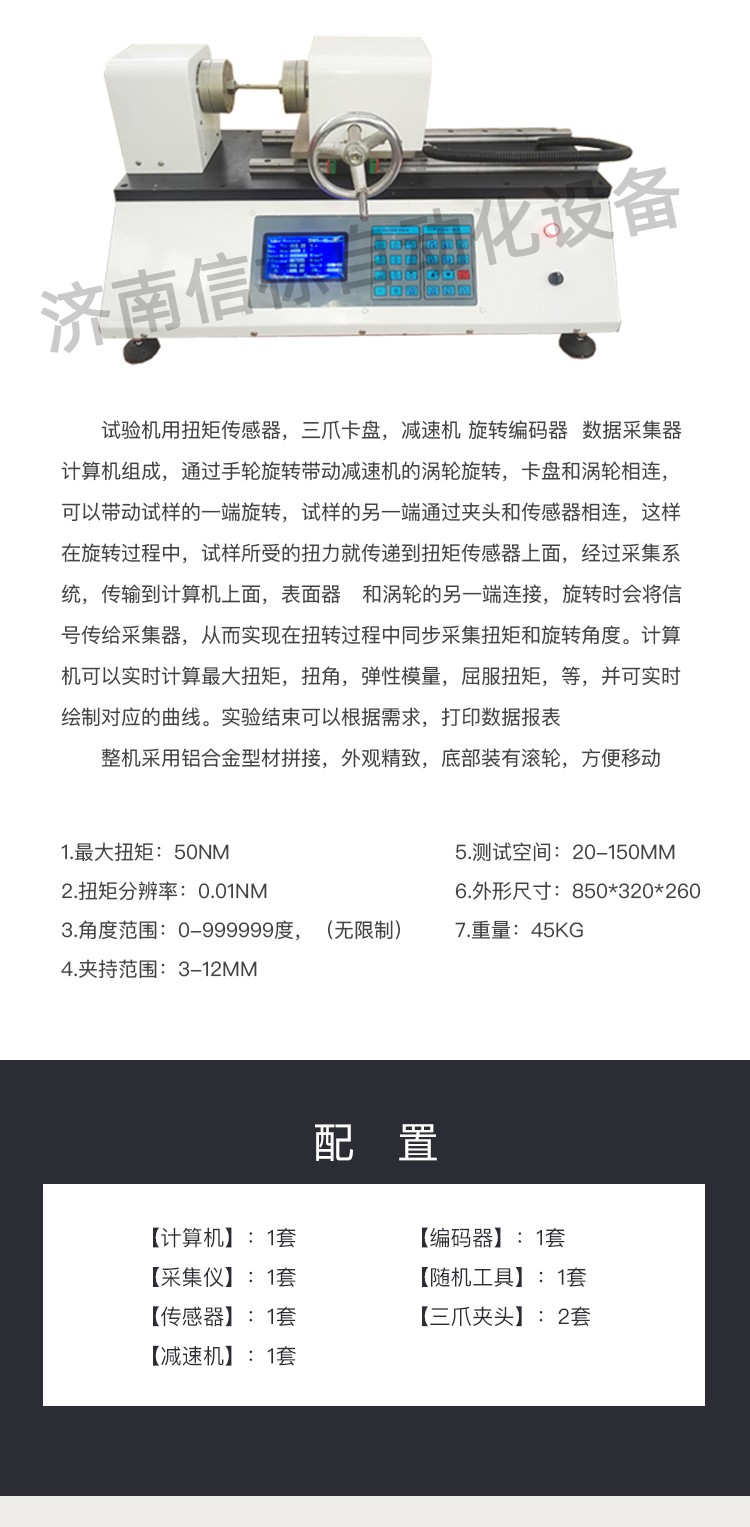

一、介紹 試驗機用扭矩傳感器，三爪卡盤，減速機 旋轉編碼器 數據采集器 計算機組成，通過手輪旋轉帶動減速機的渦輪旋轉，卡盤和渦輪相連，可以帶動試樣的一端旋轉，試樣的另一端通過夾頭和傳感器相連，這樣在旋轉過程中，試樣所受的扭力就傳遞到扭矩傳感器上面，經過采集系統，傳輸?shù)接?jì)算機上面，表面器 和渦輪的另一端連接，旋轉時會將信號傳給采集器，從而實現在扭轉過程中同步采集扭矩和旋轉角度。計算機可以實時計算最大扭矩，扭角，彈性模量，屈服扭矩等，并可實時繪制對應的曲線。實驗結束可以根據需求，打印數據報表，整機采用鋁合金型材拼接，外觀精致，底部裝有滾輪，方便移動。試驗機用扭矩傳感器，三爪卡盤，減速機 旋轉編碼器 數據采集器 計算機組成，通過手輪旋轉帶動減速機的渦輪旋轉，卡盤和渦輪相連，可以帶動試樣的一端旋轉，試樣的另一端通過夾頭和傳感器相連，這樣在旋轉過程中，試樣所受的扭力就傳遞到扭矩傳感器上面，經過采集系統。 二、基本參數 1.最大扭矩：50NM 2.扭矩分辨率：0.01NM 3.角度范圍：0-999999度，（無限制） 4.夾持范圍：3-12mm 5.測試空間：20-150mm 6.外形尺寸：850*320*260 7.重量：45kg 三、配置： 1.計算機：1套 2.采集儀：1套 3.傳感器：1套 4.減速機：1套 5.編碼器：1套 6.隨機工具：1套 7.三爪夾頭：2套
|
